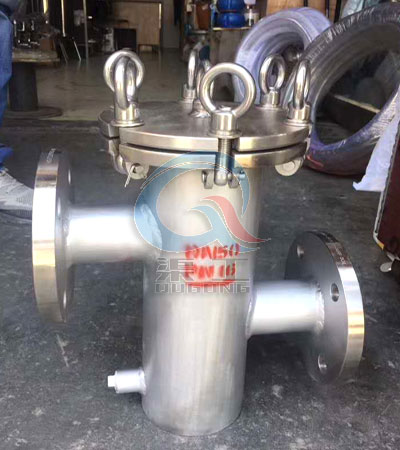

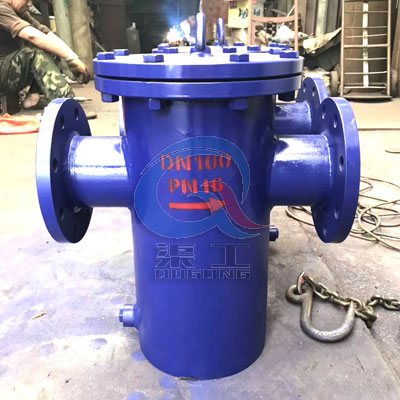

籃式過濾器是工業管道中常用的管道附件，主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提籃子式的過濾網，一經洗刷即可以恢復如新。因此，籃式過濾器在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。
| 殼體材質 | 鑄鐵、碳鋼 | 不銹鋼 |
|---|---|---|
| 濾框濾網材質 | 不銹鋼 | |
| 密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作溫度(℃) | -30～+380 | -80～+450 |
| 公稱壓力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 過濾精度（目/in） | 10-300 | |
| 連接方式 | 法蘭、對焊 | |
 |
|---|
| 直通籃式過濾器 (結構圖) |
直通籃式過濾器安裝尺寸圖
| 公稱直徑DN | 結構尺寸（PN≤5.0MPa）mm | 管塞N | |||
|---|---|---|---|---|---|
| L | H | H1 | D0 | ||
| 25 | 180 | 260 | 160 | Φ76 | Rc3/4 |
| 32 | 200 | 270 | 160 | Φ76 | |
| 40 | 260 | 300 | 170 | Φ108 | |
| 50 | 260 | 300 | 170 | Φ108 | |
| 65 | 330 | 360 | 210 | Φ108 | |
| 80 | 340 | 400 | 250 | Φ108 | |
| 100 | 400 | 470 | 300 | Φ219 | |
| 125 | 480 | 550 | 360 | Φ273 | |
| 150 | 500 | 630 | 420 | Φ273 | |
| 200 | 560 | 780 | 530 | Φ325 | |
| 250 | 660 | 930 | 640 | Φ426 | M20x1.5 |
| 300 | 750 | 1200 | 840 | Φ476 | |
高低籃式過濾器安裝尺寸圖
| 公稱直徑DN | 公稱壓力PN | 結構尺寸 mm | 管塞N | ||||
|---|---|---|---|---|---|---|---|
| L | H | H1 | H2 | D0 | |||
| 25 | ≤5.0MPa | 180 | 280 | 110 | 180 | Φ76 | Rc3/4 |
| 32 | 200 | 285 | 110 | 180 | Φ76 | ||
| 40 | 260 | 340 | 120 | 220 | Φ108 | ||
| 50 | 260 | 340 | 120 | 220 | Φ108 | ||
| 65 | 330 | 400 | 160 | 270 | Φ133 | ||
| 80 | 340 | 460 | 180 | 320 | Φ159 | ||
| 100 | 400 | 550 | 200 | 390 | Φ219 | ||
| 125 | 480 | 630 | 260 | 450 | Φ273 | ||
| 150 | 500 | 720 | 310 | 530 | Φ273 | ||
| 200 | 560 | 900 | 390 | 670 | Φ325 | ||
| 250 | 660 | 1070 | 480 | 800 | Φ426 | M20x1.5 | |
| 300 | 750 | 1360 | 640 | 1040 | Φ478 | ||
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多籃式過濾器的使用性能、外形結構、安裝尺寸參數、價格，索取
籃式過濾器說明書及產品選型樣本，請聯系我們。
