YG43H/Y高靈敏度蒸汽減壓閥

YG43H/Y高靈敏度蒸汽減壓閥 產品概述

渠工品牌YG43H/Y型高靈敏度蒸汽減壓閥主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。 YG43H/Y型高靈敏度蒸汽減壓閥在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了YG43H/Y型高靈敏度蒸汽減壓閥的性能。
1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。
2、改善了流線分布,降低了噪聲。
3、改進了密封面結構,延長了密封面使用周期。

YG43H/Y高靈敏度蒸汽減壓閥 主要技術參數

YG43H/Y型高靈敏度蒸汽減壓閥公稱壓力(Mpa) 1.0 1.6
殼體試驗壓力(Mpa)* 1.5 2.4
最高進口壓力(Mpa) 1.0 1.6
密封試驗壓力(Mpa) 1.0 1.6
出口壓力范圍(Mpa) 0.04-0.6 0.04-1.0
流量特性偏差(Mpa)P2G GB12246-1989
壓力特性偏差(Mpa)△Pp2P GB12246-1989
最小壓差(Mpa) 0.05 0.07
滲漏量 GB12245-1989
*:殼體試驗不包括膜片、頂蓋

YG43H/Y高靈敏度蒸汽減壓閥 主要零部件材料

零件名稱 零件選用材料
閥體、閥蓋、底蓋 WCB
閥座、閥瓣 2Cr13
活塞環 對位聚苯
膜片 PH15-7Mo
缸套、活塞 鋁鐵青銅
導閥座、導閥瓣 2Cr13
主閥彈簧 50CrVA
調節彈簧 60Si2Mn
導調主彈簧 50CrVA

YG43H/Y高靈敏度蒸汽減壓閥 流量系數

DN Cv
15 1
20 2.5
25 4
32 6.5
40 9
50 16
65 25
80 36

YG43H/Y高靈敏度蒸汽減壓閥 外形圖

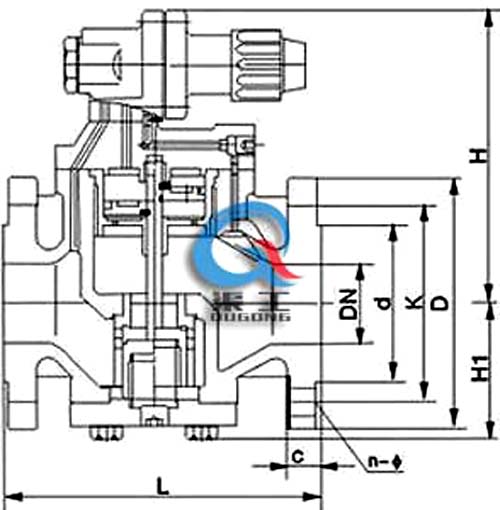

YG43H/Y高靈敏度蒸汽減壓閥 (結構尺寸圖)
YG43H/Y高靈敏度蒸汽減壓閥 (結構尺寸圖)

YG43H/Y高靈敏度蒸汽減壓閥 主要連接尺寸

公稱通徑DN 外形尺寸 連接尺寸
L H H1 PN 1.0MPa PN 1.6MPa
D K n-ф d C D K n-ф d C
15 140 160 65 95 65 4-14 45 12 95 65 4-14 45 14
20 140 160 65 105 75 4-14 55 14 105 75 4-14 55 14
25 150 168 68 115 85 4-14 65 14 115 85 4-14 65 14
32 180 185 75 135 100 4-18 78 16 135 100 4-18 78 16
40 180 185 78 145 110 4-18 85 16 145 110 4-18 85 16
50 200 193 88 160 125 4-18 100 16 160 125 4-18 100 16
65 230 208 98 180 145 4-18 120 18 180 145 4-18 120 18
80 260 228 117 195 160 4-18 135 18 195 160 8-18 135 20

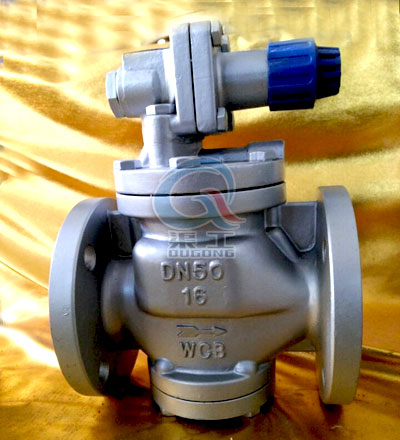

YG43H/Y高靈敏度蒸汽減壓閥 實物圖

YG43H/Y高靈敏度蒸汽減壓閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多YG43H/Y高靈敏度蒸汽減壓閥的使用性能、外形結構、安裝尺寸參數、價格,索取 YG43H/Y高靈敏度蒸汽減壓閥說明書及產品選型樣本,請聯系我們
